Le rotor aussi appelé enroulement inducteur ou plus simplement inducteur ou enroulement d'excitation ou excitation, d'une machine synchrone peut être :
-
À aimants permanents :
Il n'est pas possible de faire varier le module du champ magnétique tournant qu'il engendre.
La photo ci-contre est celle du rotor d'une machine synchrone à aimants permanents.
-

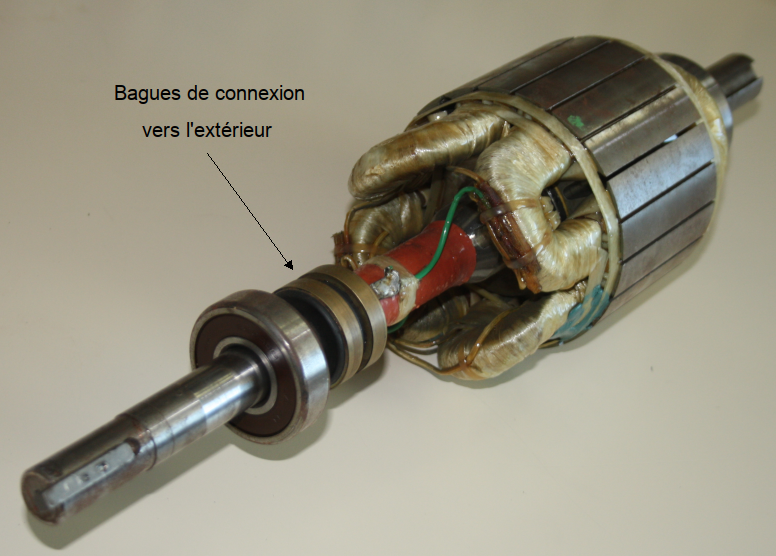

Bobiné
L'enroulement doit être parcouru par un courant continu aussi appelé courant d'excitation ou courant inducteur ; en faisant varier ce dernier, il est possible de faire varier le module du champ magnétique tournant qu'il engendre.
Le stator d'une machine synchrone triphasée est constitué de trois enroulements triphasés comportant `p` bobines. Ces enroulements parcourus par des courants triphasés équilibrés de fréquence `f` engendrent un champ magnétique à `p` paires de pôles tournant à la vitesse `Omega = {2 pi cdot f}/p` en rad/s ou `n = {60 cdot f}/p` en tr/min.
Le symbole d'une machine synchrone fait apparaître :
-
Huit bornes si le rotor est bobiné : six bornes pour le stator et deux bornes pour le rotor.
-
Six bornes si le rotor est à aimants permanents : six bornes pour le stator.
`p = 2` sur le schéma de gauche et la photo de droite.
C’est le champ magnétique statorique.
Il comporte quatre pôles sur le schéma de gauche et la photo de droite.
Ses enroulements peuvent être couplés en étoile ou triangle.
Le schéma ci-dessous fait apparaître les trois bornes de connexion
avec l'extérieur que le couplage du stator soit en étoile ou triangle
.
Ses enroulements peuvent être couplés en étoile ou triangle.
Le schéma ci-dessous fait apparaître les trois bornes de connexion
avec l'extérieur que le couplage du stator soit en étoile ou triangle
.
